ACM 材料特性: アルミニウム複合パネルの実践ガイド

ファサード請負業者が小売店の鼻隠しや高層被覆プロジェクトの ACM パネルを比較するとき、会話は通常、価格と色から始まります。代わりに、材料特性から始める必要があります。一般に ACM と呼ばれるアルミニウム複合材料は、ポリマーまたは鉱物を充填したコアに接着された 2 枚の薄いアルミニウムのスキンで作られたサンドイッチ パネルです。実際の建物でのパフォーマンスは、これらのレイヤーがどれだけうまく連携するかによって決まります。

実際的な結論を先に言うと、ACM の評判は、単一の傑出した値によってではなく、軽量、高い平坦性、適切な剛性、および予測可能な熱動作の組み合わせによって得られます。コアの種類（ポリエチレンか難燃剤）によって、その組み合わせが建築基準法の制限内でどこまで許容できるかが決まります。

ACM の素材は何でできていますか?

ACM パネルは、通常 0.2 mm ～ 0.5 mm の厚さのアルミニウム スキンの 2 つのコイルの間に連続コア層を接着することによって製造されます。パネルの総厚は 3 mm ～ 6 mm の範囲ですが、外部クラッドとしては 4 mm が最も一般的に選択されます。コアは、一般用途向けの低密度ポリエチレン (PE) か、より厳しい燃焼要件を満たす必要があるパネル向けの鉱物充填難燃性化合物のいずれかです。

ラミネートプロセスは、これらの層がどの程度うまく結合しているかを決定します。熱、圧力、および接着剤の塗布は、コイル幅全体にわたって制御する必要があります。制御しないと、パネルに波打ち、エッジの剥離、または一貫性のない剥離強度が発生する可能性があります。たとえば、メーカーは A2コイル生産ライン 1 回の連続パスで耐火性複合コイルを製造します。信頼できるラインと問題のあるラインを分けるものについてより広い視野で知りたい場合は、次のガイドをお読みください。 高性能金属複合パネル生産ラインの選択 .

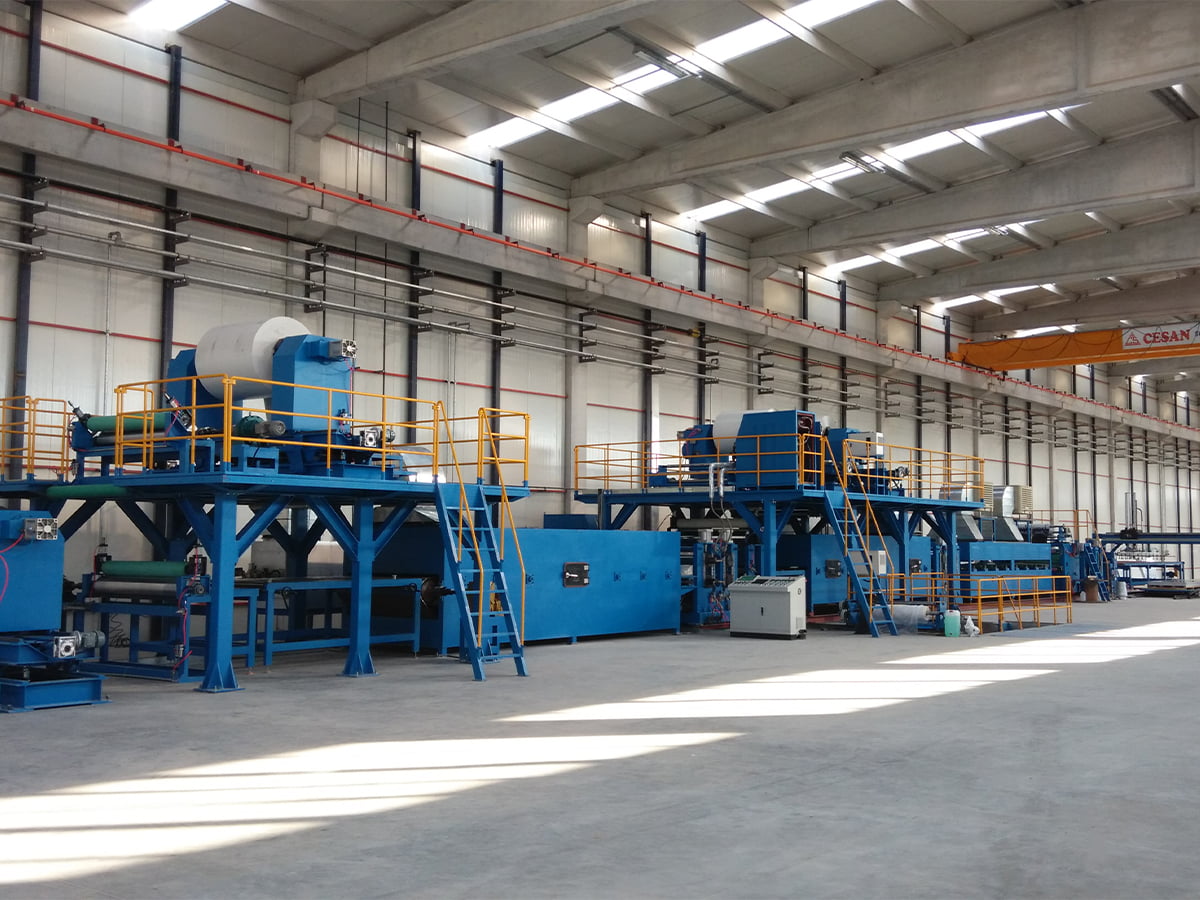

A2 コイル生産ライン サプライヤー、A2 ACP 複合ライン工場 JiangSu XieCheng は中国の A2 コイル生産ライン サプライヤーおよび A2 ACP 複合ライン工場です。私たちはプロの A2 コイル生産ラインを提供しています。 製品を見る→

知っておくべき主要な ACM 材料特性

ACM 仕様の決定のほとんどを決定する 5 つの特性は、重量、平坦度、曲げ強度、熱膨張、および剥離強度です。これらを組み合わせて、風荷重耐性、接合部の設計、製造挙動、および長期にわたる層間剥離に対する耐性を制御します。

PE コアを備えた 4 mm ACM パネルの標準値

ACM の重量上の利点は、最初の構造計算に現れます。 4 mm ACM パネルの耐荷重は約 5.5kg/m2 ですが、4 mm の固体アルミニウムシートは 10.8kg/m2 近くになります。この約 50% の差により、ファサード サポート システムが負担する死荷重が軽減されます。また、パネルが軽いということは、現場での取り扱いが安全になり、設置が早くなることを意味します。パネルの厚さが増すにつれて軽量化の幅は狭まりますが、建物の外装材の大半を占める 3 mm および 4 mm のパネルでは、依然として大幅な軽量化が見られます。

熱の動きと関節の設計

熱膨張は、パネルが継ぎ目で座屈し始めるまで見落とされがちな特性です。 3000 mm の PE コア パネルは、表面温度が 60 ℃ 上昇すると、約 4.3 mm 成長します。これは、暗いファサードの通常の夏の範囲です。鉱物コアの膨張係数が低いため、FR コア パネルの伸びは小さくなり、約 3.1 mm になります。この動きは、開いた関節または設計された露出によって吸収されなければなりません。拘束すると、パネルが座屈したり、端に応力白化が発生したりする可能性があります。設計者は、予想される温度範囲、パネルの長さ、コアのタイプに基づいてジョイントギャップのサイズを決定します。製造中に、切断前にパネルを順応させる必要がある理由と、緊密な突合せ接合が危険である理由は、同じ特性によって説明されます。

PE コアと FR コア: コアの選択により ACM 材料特性がどのように変化するか

コアの選択は、他のどの製造上の決定よりも ACM パネルの特性プロファイルを再形成します。 PE はパネルの軽量性、柔軟性、低価格を維持しますが、FR コアは耐火性を得るためにその柔軟性の一部を犠牲にします。以下の表は、実際の違いをまとめたものです。

レーダー チャートは、コアの選択によって ACM 材料特性のバランスがどのように変化するかを示します。スコアは比較のための方向性評価であり、臨床検査値ではありません。 PE コアは、成形性、コスト効率、パネルの軽さの点で高いスコアを獲得しており、これらの特性により看板や低層被覆材の予算を管理できます。弱点は防火性であるため、PEコアパネルは高層建築物での使用が制限されています。 FR コアは、鉱物を充填したコンパウンドが曲げ線でより脆くなるため、成形性とコスト上の利点をある程度放棄しながら、プロファイルを耐火性の方に大きくシフトします。アルミニウムの外皮が耐候性の役割の大部分を担っているため、耐候性は両方のコアで同様に保たれます。実際的なポイントは、どのコア プロファイルが許容できるかを決定するのは、個人の好みではなく、地域の建築基準であるということです。

プロジェクトが適度なコストで B1 パフォーマンスを必要とする場合、パネルは PE および難燃性コア用に構成されたラインで生産されます。あ PE B1 FR ACP複合ライン は、厳密に制御された熱、圧力、冷却設定でこのクラスのパネルを処理します。

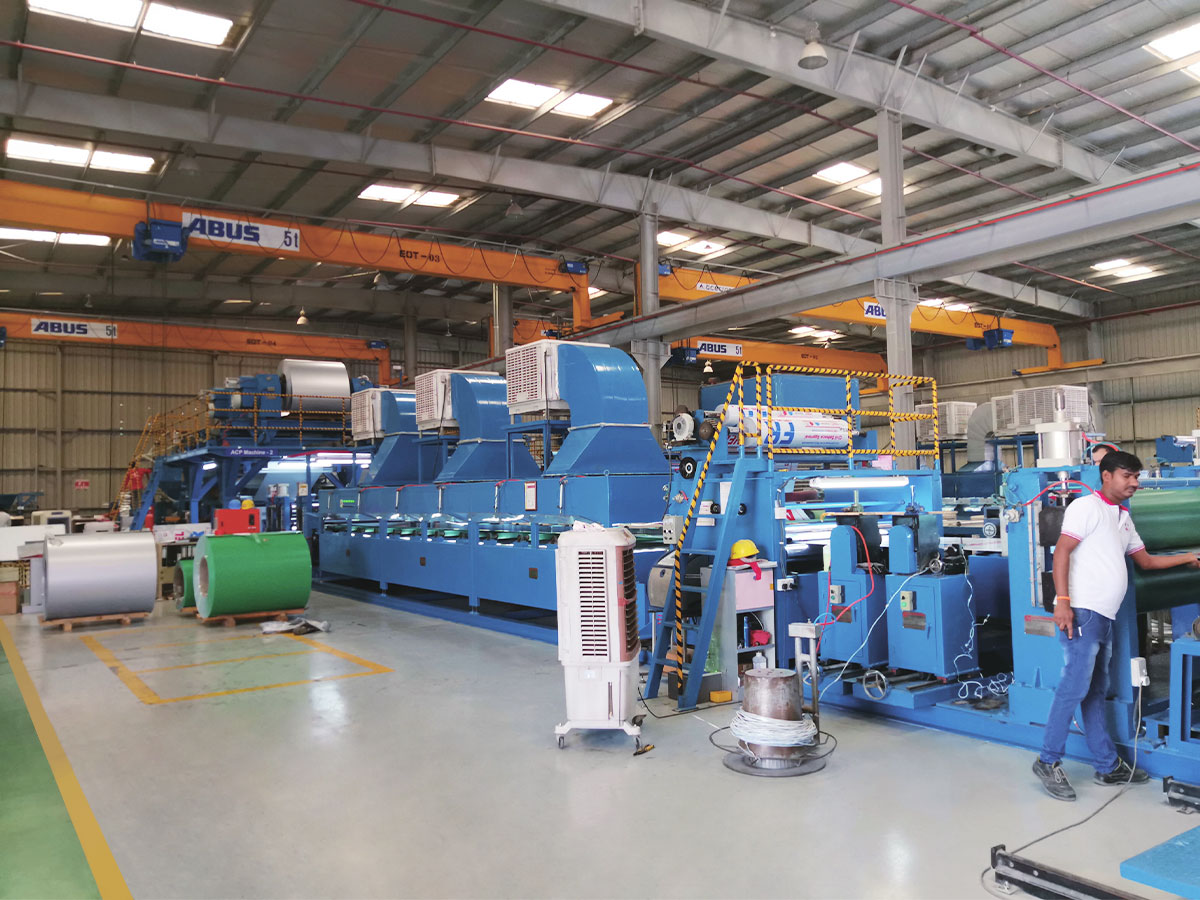

OEM PE/B1-FR ACP 複合ライン サプライヤー、工場 - JiangSu XieCheng Intelligent JiangSu XieCheng は中国の PE/B1-FR ACP 複合ラインのサプライヤーおよび OEM 工場であり、プロの PE/B1-FR ACP 複合ラインの販売を提供しています。 製品を見る→

耐火等級と材料選択への影響

建物の ACM 材料特性を選択するときは、火災分類を最初のフィルターにする必要があります。ほとんどの市場の国家規則は、高層ビルや公共の建物での可燃性パネルの使用を制限しており、パネルのコアがパネルがどのクラスに合格できるかを決定します。

• A2: 実質的に不燃性の鉱物充填コアで、高層ファサードや厳しい防火要件のある建物に使用されます。
• B1: 難燃性があり、延焼への寄与が限定的で、多くの低層および混合用途の用途に適しています。
• B2: 標準ポリエチレンコア。コードで可燃性が制限されている場合にのみ許容されます。

コーティング、加熱、ラミネート中にミネラルコアの挙動が PE とは異なるため、真の A2 パネルの製造には専用の装置が必要です。の A2金属複合パネル生産ライン はその目的のために構築されており、難燃性コアの化学的性質に合わせた混合、計量、冷却ステージが備えられています。その結果、適切な接着剤および基礎構造と組み合わせることで、完全な A2 システム定格をサポートできるパネルが得られます。

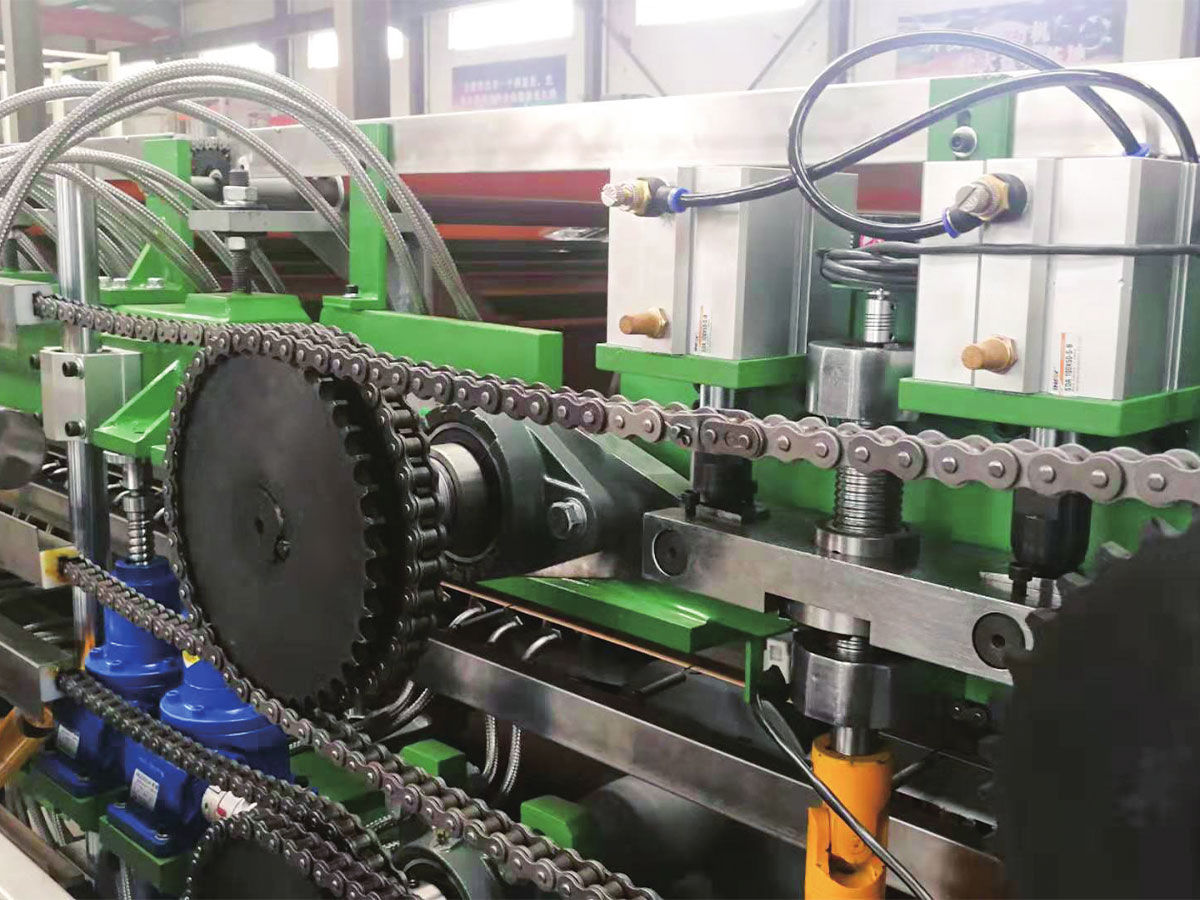

OEM A2 金属複合パネル生産ライン サプライヤー、工場 - JiangSu XieChen JiangSu XieCheng は、中国の A2 金属複合パネル生産ラインのサプライヤーおよび OEM 工場であり、プロの A2 金属複合パネルを提供しています。 製品を見る→

ACM と固体アルミニウム: 特性が実際に何を意味するか

ACM パネルと固体アルミニウム シートは一部の用途では重複しますが、通常、比較は重量、平坦度、製造コストに帰着します。 ACM は重量と平坦性で優れています。溶接、耐衝撃性、または薄い部分の非常に高い剛性が必要な場合には、固体アルミニウムが最適です。

ACM は、明確な理由により、多くのファサード システムで固体アルミニウム シートを置き換えました。固体アルミニウムはすべてのメトリックで 100 に設定されているため、列が短いほど良い結果が得られます。 ACM は自重の約半分で済むため、構造フレームの軽量化と基礎コストの削減が可能になります。コアが薄皮を平らに保持し、オイルの缶詰を抑制するため、平坦性の利点はさらに大きくなります。 ACM は重度のプレス ブレーキ作業を行わずに配線したり折りたたんだりできるため、製造にかかる労働時間が約 30% 削減されます。設置されたシステムは通常、固体アルミニウムのファサードのコストを下回ります。

ACM の材料特性が製造と設置に与える影響

ACM に関する現場での問題のほとんどは、熱膨張、剥離強度、コア硬度の 3 つの特性に遡ります。これらを中心に詳細を設計すれば、パネルは何十年にもわたって予測どおりに動作します。

• ルートの深さ: きれいな V 溝を得るには、一貫したコア密度が必要です。ミネラルを充填した FR コアはルーターブレードの摩耗を早めます。
• 曲げ: PE を使用すると、応力白化を起こすことなく、内側の半径をより小さくすることができます。
• 熱ギャップ: 移動データを使用して、固定点間のジョイント幅を設定します。
• きれいな切断: 切断端に残ったアルミニウムの粉塵は、沿岸大気中で表面腐食を引き起こす可能性があります。
• 保管: パネルを端に置いて太陽の当たる場所に保管すると、熱が不均一に吸収され、波打ちが現れることがあります。

一貫した厚さ、強力な剥離値、安定した形状を備えたパネルが到着すると、後のすべてのステップが容易になり、これらの特性は製造段階で固定されます。パネルがコーティング重量、ラミネート圧力、冷却を均一に制御する装置で製造されている場合、材料特性はコイルから完成したパネルまで仕様内に留まります。

プロジェクトに適した ACM パネルの選択

ACM パネルの選択は、1 回の決定ではなく、一連のチェックです。地域の条例と建物の高さで必要な防火クラスから始めて、コア タイプがそのクラスを実現できることを確認します。海岸沿いや紫外線の強い場所では PVDF がポリエステルよりも長持ちするように仕上げられるため、コーティング システムを確認してください。サンプルを信頼するのではなく、剥離強度と平坦度の許容差についてテストデータを確認してください。

• 価格を比較する前に、建築基準法から必要な耐火等級を確認してください。
• パネルの厚さを風荷重とサポート間の最大スパンに合わせます。
• 提出物の一部として、剥離強度と寸法公差データを要求します。
• 1 階以上の外装プロジェクトには PVDF コーティングを選択してください。
• 注文する前に、設置業者と製作順序を計画してください。

新しい金属複合パネルラインを計画している場合、または既存のパネルラインをアップグレードする場合、 弊社のエンジニアリングチームにお問い合わせください パネルが満たす必要がある材料特性を確認します。
